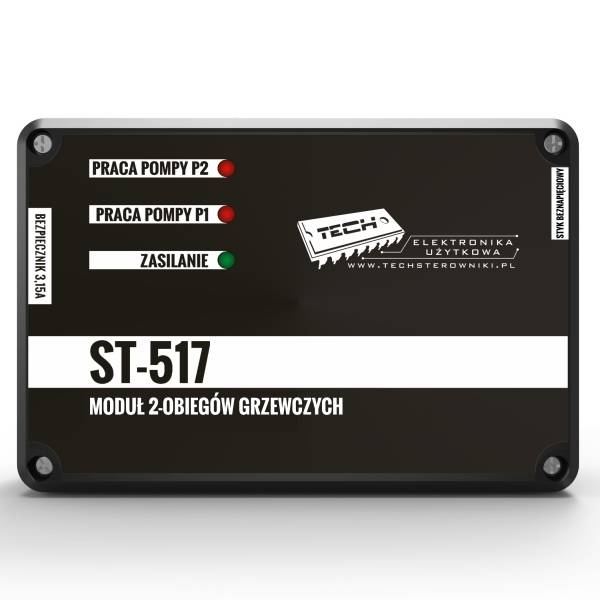

Modul dvoch priamych vykur. okruhov EU-517

Princíp činnosti:

Modul môže obsluhovať dve obehové čerpadlá. Po obdŕžaní signálu z izbového termostatu o poklese teploty v miestnosti modul zapína príslušné čerpadlo. V prípade, že niektorý z okruhov zahlási pokles teploty, modul zapína beznapäťový kontakt. Ak má modul pracovať v systéme podlahového vykurovania, je potrebné použiť prídavný bimetalový snímač (umiestnený na prívodnom potrubí čo najbližšie ku kotlu) – termik. Ak dôjde k prekročeniu alarmovej teploty, termik odpojí čerpadlo – čo zabráni prehriatiu citlivej inštalácie podlahy. Pri použití modulu EU-517 v systéme s radiátorovým vykurovaním je možné termik nahradiť prepojením nakrátko – prepojíme vstupné svorky termika.

Funkcie vykonávané reguláciou:

– ovládanie dvoch čerpadiel

– spolupráca s dvoma izbovými regulátormi

– ovládanie beznapäťového výstupu (NO/COM/NC)

– možnosť pripojenia bimetalového snímača teploty (termik)
